En Termimex contamos con una línea especial de anclaje para productos refractarios y aislantes para sus hornos Industriales.
Catalogo de Anclas y Seguros
MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
Ø 4, 6, 8, 10, 12
LONGITUDES(in)

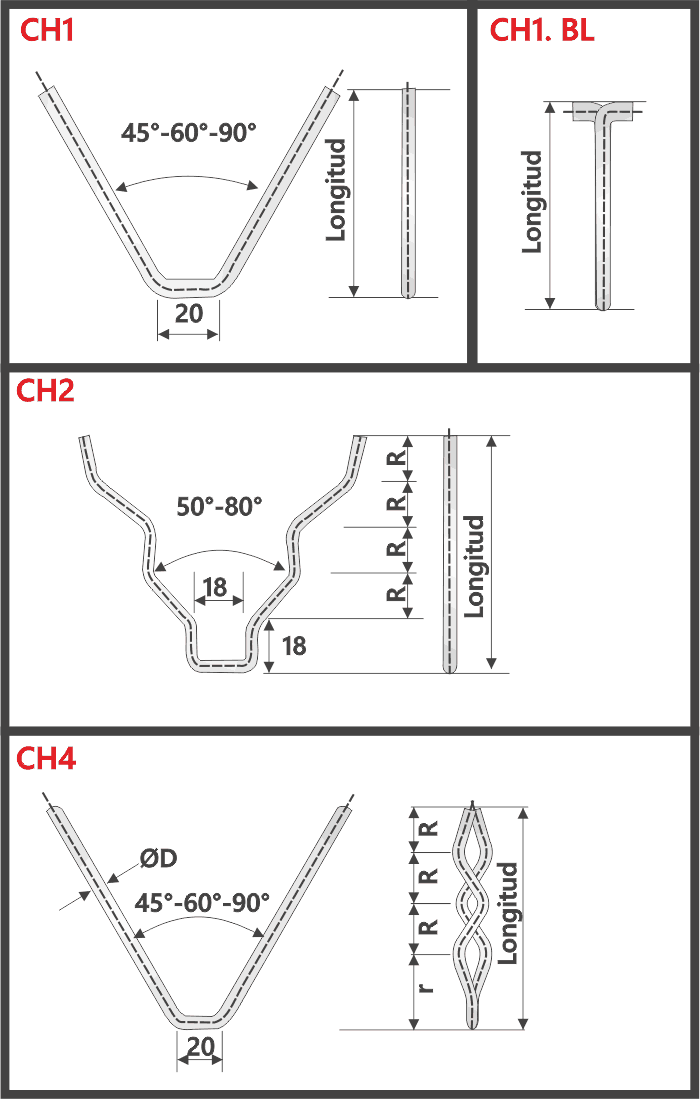

CH1: 2", 3", 4", 6", 8"
CH2/CH4: 3",4",6", 8"
ÁNGULOS
CH1/ CH4: 45°, 60° , 90°
CH2: 50° , 80°
SUJECIÓN:
SOLDADURA MANUAL
MATERIALES
V1 / V4: AISI304, AISI309, AISI310, AISI330, ALLOW601
VS: AISI304, AISI310,
DIAMETROS (mm)
V1 / V4: Ø 4, 6, 8, 10, 12
VS: Ø 6 , 8
LONGITUDES(in)
V1: 2", 3", 4", 6", 8"
V4 / VS: 3",4",6", 8"
ÁNGULOS
V1 / V4 : 50°, 60° , 90°
VS: 60°, 90°
SUJECIÓN:SOLDADURA MANUAL
MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
Ø 5, 6, 8
LONGITUDES(in)
CV1: 2", 3", 4", 6", 8"
CV2/CV4: 3",4",6", 8"
ÁNGULOS
CV1: 60°
CV2 / CV4 : 60°, 70°, 80°
SUJECIÓN:PISTOLA DE SOLDAR
MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
CBH: Ø 6, 8
HBH / HBR: Ø 8, 10, 12, 16
LONGITUDES(in)
CBH: 3", 4", 6", 8"
HBH / HBR: 4",6", 8", 10"
ÁNGULOS
CBH: 15°- 60°
HBH / HBR: 15°-55°
SUJECIÓN:SOLDADURA MANUAL
MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
5, 6, 8, 10, 12
LONGITUDES(in)
3", 4", 6", 8"

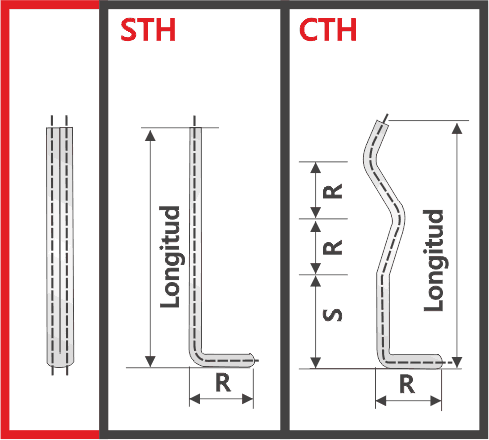

SUJECIÓN:
STP / CTP: PISTOLA DE SOLDAR
STH / CTH: SOLDADURA MANUAL
MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
STB: Ø 4, 5, 6
CTB: Ø 8, 10
LONGITUDES(in)
STB: 2" 3", 4", 6", 8"
CTB : 3", 4", 6", 8"
SUJECIÓN: CON TORNILLO
MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
Ø 6, 8, 10,
LONGITUDES(in)
2", 3", 4", 6", 8"
ÁNGULOS
60°
SUJECIÓN
CON TORNILLO
MATERIALES
AISI304, AISI310, AISI330,
LONGITUDES(in)
4",6", 8", 10"
SUJECIÓN

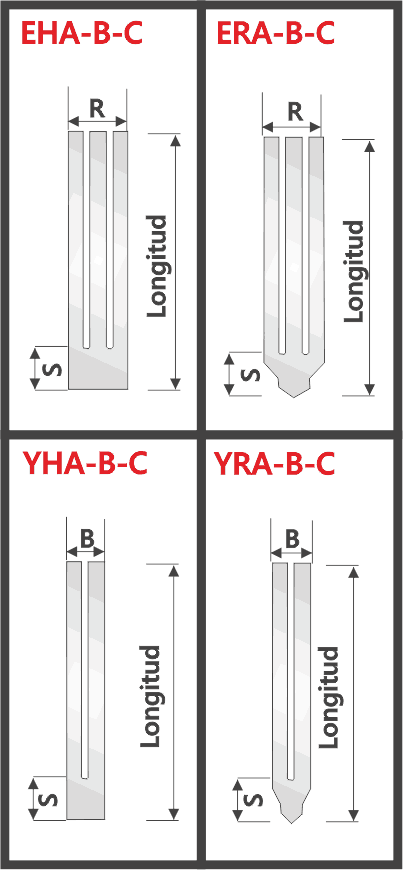

EHA-B-C : SOLDADURA MANUAL
ERA-B-C: PISTOLA DE SOLDAR
YHA-B-C: SOLDADURA MANUAL
YRA-B-C: PISTOLA DE SOLDAR
Estas anclas están diseñadas específicamente para soportar altas temperaturas, asegurando que las estructuras permanezcan firmes y seguras. Ideal para chimeneas, hornos y otras instalaciones expuestas al calor.
BSTP1 / BSTP2
MATERIALES
AISI304, AISI309, AISI310, AISI330
DIAMETROS (mm)
Ø 5, 6, 8
LONGITUDES(in)
3", 6", 9", 12"
ÁNGULO
90°
SUJECIÓN
SOPORTE METÁLICO

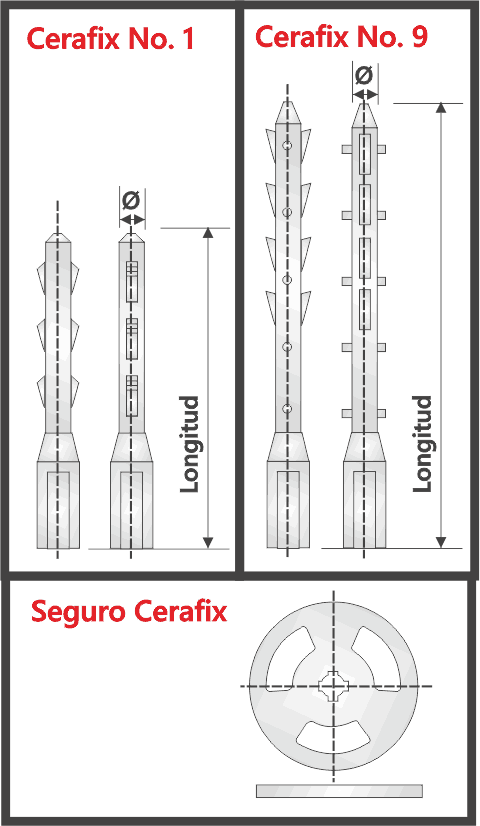

MATERIALES
Cerámica
DIAMETROS (mm)
CERAFIX No 1: Ø6
CERAFIX No 9: Ø8
SEGURO CERAFIX: Ø50
LONGITUDES
CERAFIX No 1: 69.8mm (2" 3/4)
CERAFIX No 9:101.6 mm (4" 3/4
SEGURO CERAFIX: 4 mm
SUJECIÓN: CON TORNILLO M6
MATERIALES
AISI304, , AISI310, AISI330, ALLOW601
DIAMETROS (mm)
Ø6, 8
LONGITUDES(in)
2", 4", 6", 8", 10"

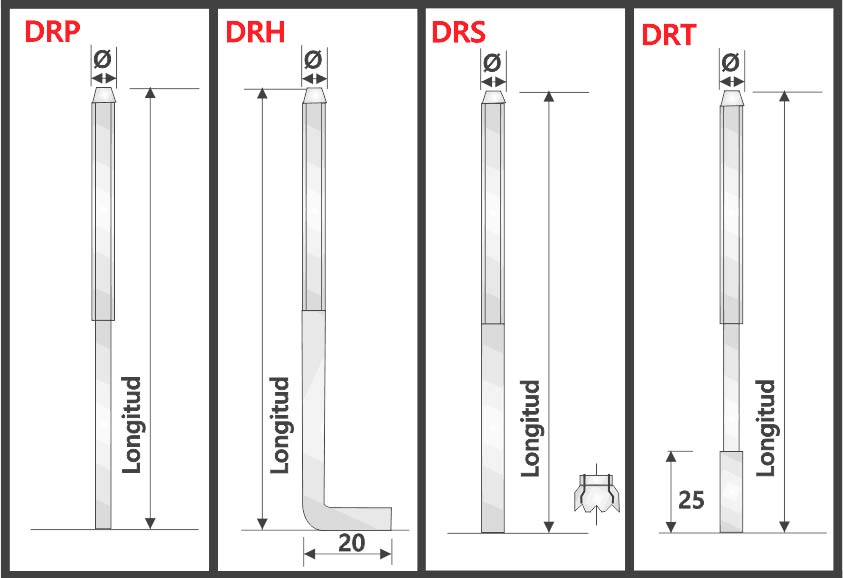

SUJECIÓN:
DRS: PISTOLA DE SOLDAR
DRT : ROSCADO
DRP / DRH: SOLDADURA MANUA

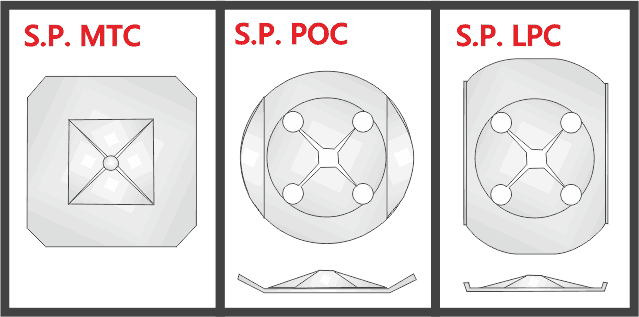

MATERIALES
Seguro Presión MTC : SS301
Seguro Presión POC Seguro Presión LPC: AISI304, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
MTC: Ø 4, 5, 6, 7, 8
POC / LPC: Ø 6, 8
LONGITUDES (mm)
Seguro Presión MTC: 40 x 40 mm
Seguro Presión POC: Ø 40 mm
Seguro Presión LPC: 60 x 44 x 4 mm
MATERIALES
AISI304, AISI309, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
Ø 5
LONGITUDES(in)
4",6", 8", 10"

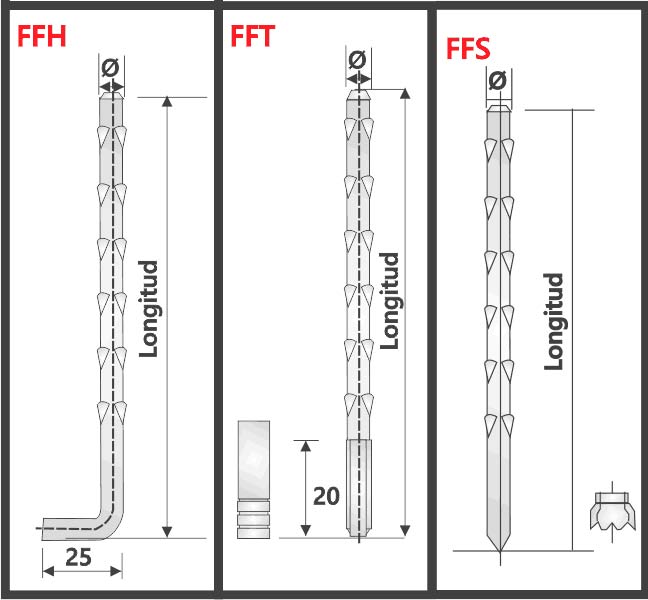

SUJECIÓN:
FFS: SOLDADURA MANUAL
FFH : PISTOLA DE SOLDAR
FFT: ROSCADO

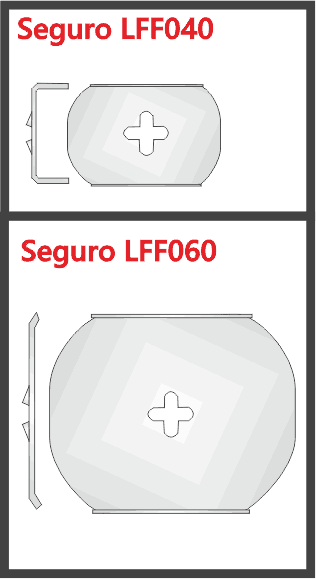

MATERIALES
AISI304, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
LFF040: 35 x 3.17 mm
LFF060: 60 X 48 mm
LONGITUDES(in)
4", 6", 8", 10

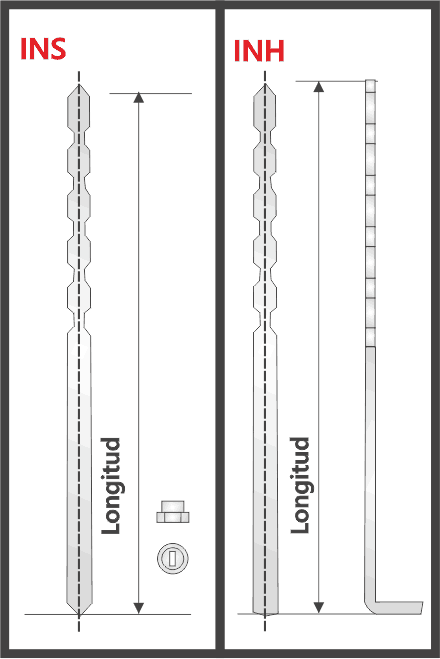

MATERIALES
AISI304, AISI310, AISI330, ALLOW601
DIAMETROS (mm)
Ø 6. 35 x 3.17 mm
LONGITUDES(in)
4",6", 8", 10"
SUJECIÓN
INS: SOLDADURA MANUAL
INH: PISTOLA DE SOLDAR
MATERIALES
LWI-038: AISI304, AISI310, AISI330, ALLOW601
IRI: CERÁMICA
DIAMETROS (mm)
Ø 6. 35 x 3.17 mm
LONGITUDES(in)
Seguro LWI 038: Ø 38 x 18 mm

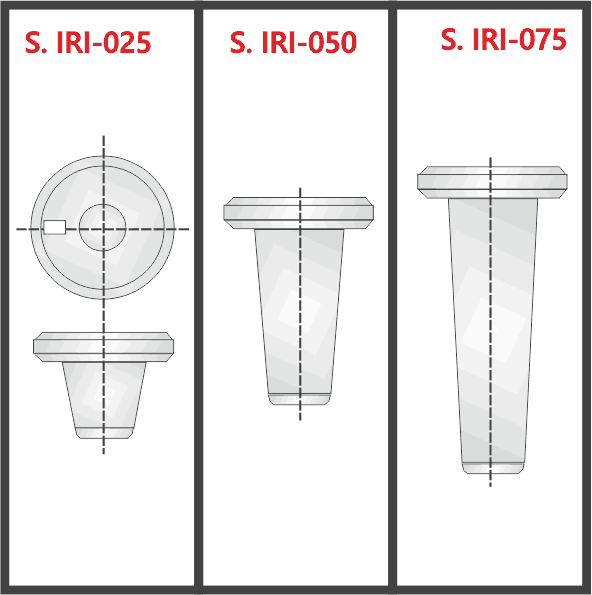

Seguro IRI-025: Ø 48 x 36 mm
Seguro IRI-050 : Ø 52 x 69 mm
Seguro IRI-075: Ø 52 x 94 mm
Disco Cer. IRI100: Ø 102/32 x 8 mm
DISCO CERÁMICO IRI 100
SEGURO LWI-38
MATERIALES
AISI304, AISI310, AISI330
DIAMETROS (mm)
Ø 8 , 10 , 12
LONGITUDES(in)
4" , 6", 8", 10"

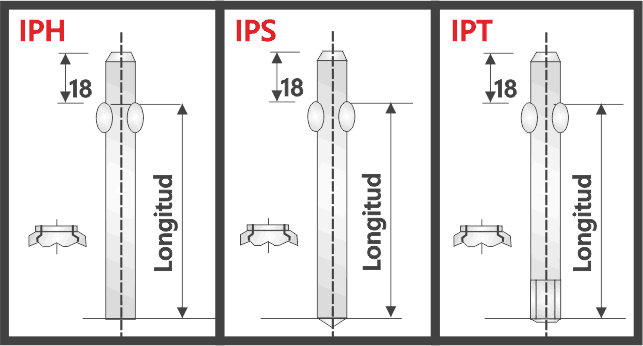

SUJECIÓN:
IPH /TPH: SOLDADURA MANUAL
IPS /TPS: PISTOLA DE SOLDAR
IPT / TPT: ROSCADO
MATERIALES
AISI304, AISI310, AISI330
DIAMETROS (mm)
Ø 8 , 10 , 12
LONGITUDES(in)
2"1/2 , 4" , 6"
